概述

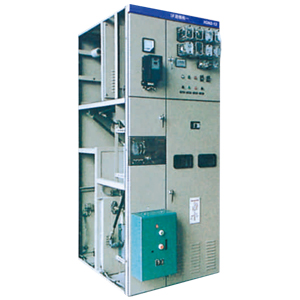

XGN2-12箱型固定式金屬開關設備(簡稱開關柜)，用于額定電壓為3.6、7.2、12kV三相交流50H z系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線，(并可派生出單母線帶旁路和雙母線結構)。
本開關柜符合國家GB3906-2006《3.6～40.5 kV交流金屬封閉開關設備和控制設備》及國際標準lEC298的要求，并具有兩部提出的“五防”閉鎖功能。
本開關柜的主開關采用ZN28A-12系列、ZN12-12系列或VS1-12系列真空斷路器， 配用CD17系列電磁操動機構或CT17/CT19系列彈簧操動機構，隔離開關采用GN30-12旋轉式隔離開關、GN22-12大電流隔離開關系列產品。
產品型號及含義
使用條件
★ 環境溫度：上限+4 0℃；下限-15℃；
★ 海拔高度：不超過1000m(超過1000m時可與我公司技術部協商生產)；
★ 相對濕度：日平均值不大于95％，月平均值不大于9 0％；
★ 地震烈度不超過8度；
★ 沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
產品特點
XGN2-12箱型固定式為金屬封閉開關設備，柜體骨架由角鋼焊接而成，柜內為斷路器室、母線室、電纜室、繼電器室等。室與室之間用鐵板隔開。
★ 斷路器室在柜體前下部，斷路器的轉動由拉桿與操動機構連接，斷路器上接線端子與上隔離開關連接，斷路器下接線端子與電流互感
器連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
器連接，斷路器室還設有壓力釋放通道，若內部電弧發生時，氣體可通過排氣通道將壓力釋放。
★ 母線室在柜體后上部，為了減小柜體高度，母線呈現品形排列，以7350N抗彎強度的絕緣子支持，母線與上隔離開關上接線端子連
接，相鄰兩柜母線室之間可隔離。
接，相鄰兩柜母線室之間可隔離。
★ 電纜室在柜體下部的后方，電纜室內支持絕緣子可設有帶電顯示裝置，電纜固定在支架上，對于主接線為聯絡方案時， 本室則為聯
絡電纜室。繼電器室在柜體上部前方，室內安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、 信號元件等二次元件,繼
電器室頂部還可布置二次小母線。
絡電纜室。繼電器室在柜體上部前方，室內安裝各種繼電器等，室內有端子排支架，門上可安裝指示儀表、 信號元件等二次元件,繼
電器室頂部還可布置二次小母線。
★ 斷路器的操動機構裝在正面左邊位置，其上方為隔離開關的操作及聯鎖機械。開關柜為雙面維護，前面檢修繼電器的二次元件， 維
護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均裝有照明燈。前門的下方設
有與柜寬方向平等的接地母線。
護操動機構，機械聯鎖及傳動部分，檢修斷路器。后面維修主母線和電纜終端，在斷路器室和電纜室均裝有照明燈。前門的下方設
有與柜寬方向平等的接地母線。
★ 開關柜采用相應的機械閉鎖裝置，此閉鎖結構簡單，操作方便，五防可靠。
a. 本閉鎖只有在斷路器確實分斷后，才能將手柄從“工作”位置拉出右旋至“分斷”閉鎖位置，分合隔離開關，防止了帶負荷分合隔
離開關。
離開關。
b. 當斷路器和上下隔離均處于合閘狀態，手柄處于“工作位置”時，前柜門不能打開，防止誤入帶電間隔；
c. 當斷路器和上下隔離開關均處于合閘狀態，手柄不能轉至“檢修”或“分斷閉鎖”位置，避免誤分斷路器，當手柄處在“分斷閉
鎖”位置時，只能分上下隔離，不能合斷路器，避免了誤合斷路器。
鎖”位置時，只能分上下隔離，不能合斷路器，避免了誤合斷路器。
d. 當上下隔離未分閘，接地開關就不能合上，手柄不能從“分斷閉鎖”位置旋至“檢修”位置，可防止帶電掛地線。
注：根據開關設備方案不同。有的方案不帶下隔離，或將下隔離改用接地開關，其閉鎖和五防均能達到要求。
