結構特征
■ S 9 - S 1 - Z B ( C ZB、CA B 1 )系列組合變壓器，稱為美式箱變，區別于傳統的箱式變電站，將變壓器、高壓負荷開關、熔絲等保
護元件裝在絕緣油中，結構緊湊，采用高燃點絕緣油( > 3 1 2 ~ C )，適應特殊場合的需要。可以根據需要配置低壓配電、計量和補
償裝置。該系列產品已在全國各地廣泛應用于居民小區、公共場所、工礦企業等配電場合。
護元件裝在絕緣油中，結構緊湊，采用高燃點絕緣油( > 3 1 2 ~ C )，適應特殊場合的需要。可以根據需要配置低壓配電、計量和補
償裝置。該系列產品已在全國各地廣泛應用于居民小區、公共場所、工礦企業等配電場合。
■ Z BS系列組合式變壓器是我公司在吸收美國基座式變壓器( P a dm- o u n t e d T r a n s f o rme r )技術的基礎上自行開發的高科
技產品。該系列為共箱式。其容斷器，高壓負荷開關(或高壓負荷轉換開關)、無勵磁調壓分接開關都作為變壓器的部件裝在變壓

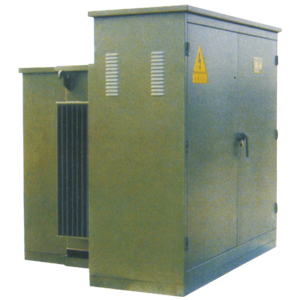

器油箱內。亦俗稱美式箱變(見照片)。
技產品。該系列為共箱式。其容斷器，高壓負荷開關(或高壓負荷轉換開關)、無勵磁調壓分接開關都作為變壓器的部件裝在變壓
器油箱內。亦俗稱美式箱變(見照片)。
■ 容量范圍10 0 - 1 6 0 0 k VA。適用于10 kV配電網為中性點絕緣系統或經小電阻接地系統，而40 0V系統是三相四線制中性點直接
接地系統。
接地系統。
■ 主要技術經濟指標達到同類產品國際先進水平。
■ 成套性強，供電可靠，體積小、重量輕、噪聲低。
■ 具有環網型( Z G S 9 - H )和終端型( Z G S 9 - Z )電纜出線。
■ 使1 0 kV電網深入負荷中心，減少線路損耗，提高供電可靠性，美化城市環境，適用于城網改造。
■ 采用特殊接線方式，當變壓器高側有一相熔斷器熔斷時，變壓器低壓側非故障相仍能維持正常電壓供電，其突出優點是電壓質量高，
中性點不漂移。箱體不發熱、噪音低、防雷性能好等。
中性點不漂移。箱體不發熱、噪音低、防雷性能好等。
■ 經專門設計，將變壓器器身、高勝負荷開關(或高壓負荷轉換開關)、熔斷器、無勵磁分接開關等全部置于全密封的油箱內，提高了空
間利用率。其體積僅相當于同電壓等級、同容量的箱式變電站(亦稱歐變)的1 / 3左右，重量也大為減輕。
間利用率。其體積僅相當于同電壓等級、同容量的箱式變電站(亦稱歐變)的1 / 3左右，重量也大為減輕。
■ 安全性好。高壓室為全絕緣。高、低壓室隔離，采取聯鎖。當低壓室門打開后才可打開高壓室門。
■ 采用兩級熔斷器(后備限流式熔斷器、插入式熔斷器)組合的全故障保護方式，安全可靠，操作靈活，熔絲更換方便。
■ 插拔式電纜頭，操作方便靈活。
■ 油箱為全密封結構，無儲油柜，油箱內的油與外界隔絕。無滲漏免維護。
■ 損耗低，該系列組合式變壓器的性能參數低于新S9系列配電變壓器。
■ 抗短路能力和過負荷能力強。
