概述
XGN15-12 型箱式固定金屬封閉環網開關設備（簡稱環網柜），是為城市電網改造和建設需要而生產的新型高壓開關柜。在供電系統中亦作為開斷負荷電流和短路電流以及關合短路電流之用。
本環網柜配用真空負荷開關，操作機構為彈簧操動機構，該機構既可手動操作，也可電動操作。接地開關和隔離刀配用手動操作機構，本環網柜成套性強、體積小，無燃燒和爆炸危險，具有可靠地“五防”功能。
環網柜適用于交流10kV、50HZ的配電系統中，廣泛地用于城市電網建設和改造工程，工礦企業、高層建筑和公共設施等。作為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護作用，也可裝在箱式變電所中。本環網柜符合IEC420《高壓交流負荷開關-熔斷器組合電器》、GB3906-91《3-35kV交流金屬封閉開關設備》的有關規定。

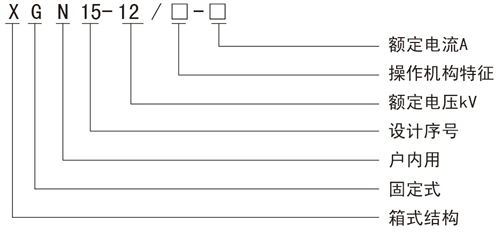

型號含義
使用環境條件
3.1 周圍空氣濕度：-15℃~+40℃；
3.2 海拔高度不超過1000m；
3.3 相對濕度：日平均值不大于95%，月平均值不大于90%；
3.4 無導電性塵埃、腐蝕性氣體和水蒸汽的場所；
3.5 無火災和爆炸危險的場所；
3.6 無經常性劇烈震動場所；
3.7 地震烈度不超過8度。
注：超出上述正常使用條件時，用戶可與本公司協商。
環網供電原理

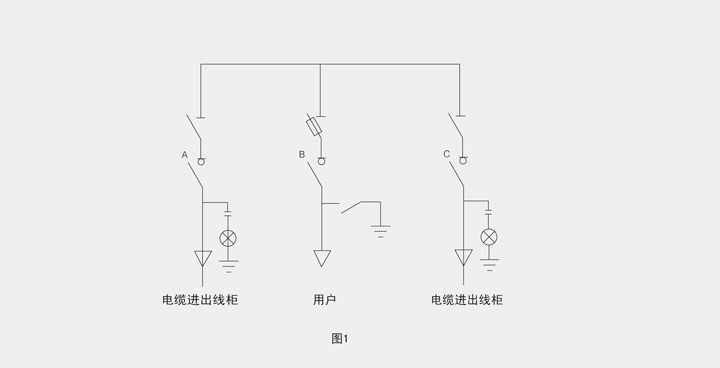

環網供電一般由三個基本單元組成（見圖1）進出線柜作為環網單元。當任-線路出現故障時，能及時隔離，并由另一單元保證用戶變壓器支路連續供電，用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。
環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方案。
