概述

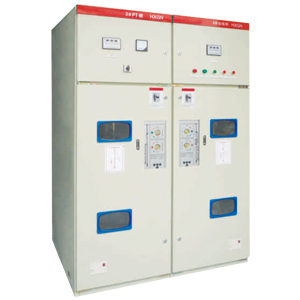

HXGN17-12型箱型固定式金屬封閉開關設備(簡稱環網柜)，額定電壓12kV、額定頻率50Hz的交流高壓成套設備裝置，主要用于相交流環網，終端配電網和工業用電設備，起接受、分配電能和保護等作用，它也適于裝入箱式變電站。
符合GB3906《3.6~40.5交流金屬封閉開關設備和控制設備》，符合國際標準IEC298《交流金屬封閉開關設備和控制設備》的要求。并具有“五防”聯鎖功能。

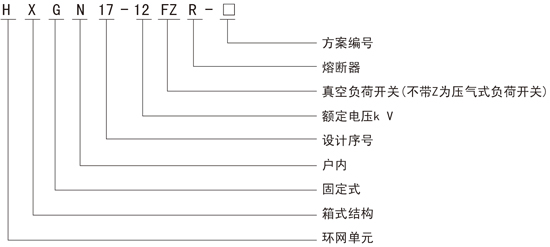

型號及含義
使用條件
★ 周圍環境溫度上限+4 0℃，下限-25℃；
★ 海拔高度不大于1000m；
★ 相對溫度日平均值不大于9 5%，月平均值不大于90%；
★ 無火災、爆炸危險及劇烈振動的場所；
★ 周圍空氣無腐蝕性或可燃性氣體，水蒸汽和導電性塵埃等明顯污染；
結構特點
★ 采用全組裝結構，輕巧美觀，可任意組合安裝，便于無限擴展延伸。
★ 既可配FN12-12型壓氣式負荷開關、組合電器，也可配FZN25-12型真空負荷開關、組合電器。體積小，免維修，三相聯動結構，具
有明顯的隔離斷口。
有明顯的隔離斷口。
★ 負荷開關、組合電器，其安裝方式靈活，可左右側裝、正裝、倒裝(FZN25不可倒裝)。
★ 可手動和電動操作，可具有遠方遙控功能。
★ 設有完善可靠的機械聯動、聯鎖裝置，完全達到“五防"功能。
a. 負荷開關合閘時，接地開關無法合閘，前門無法打開；
b. 負荷開關分閘時，接地開關可以合閘，當接地開關處于合閘時，前門可以打開；
c. 接地開關合閘時，負荷開關無法合閘，前門板可以打開；
d. 接地開關分閘時，負荷開關可以分、合閘，前門板無法打開；
e. 電纜下進線時，在進線有電時，無論負荷開關處于合閘或分閘位置電磁鎖控制前門板，使其無法打開。(除用專用鑰匙緊急解鎖
外)。
外)。
★ 負荷開關采用聯動防護絕緣活門或透明絕緣罩，遮擋帶電觸頭，確保人身安全。
★ 采用正面操作維護，可靠墻安裝。
★ 前面門裝有觀察窗，可清楚觀察柜內元件工作狀況。
