斷路器的分類

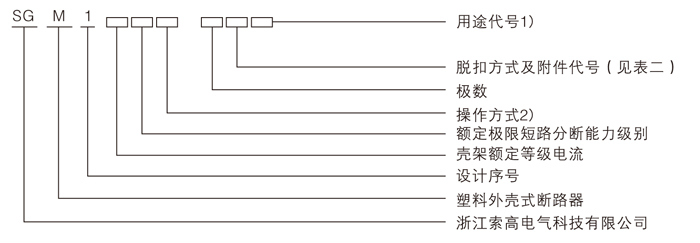

型號及其含義如下
注:1) 配電用斷路器無代號;保護電動機用斷路器以2表示.
2) 直接操作無代號;電動操作用P表示;轉動手柄操作Z表示
● 按產品極數分為三極和四極。四極產品中中性極(N極)的型式分四種：
A型：N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)；
C型；N極安裝過電流脫扣器，且N極與其它三極一起合分N極先合后分)；
D型：N極安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。
● 按額定電流(A)分：
SGMl-63為(6)、10、16、20、25、32、40、50、63A九級(6A規格無過載保護)：
SGMl-100為(10)、16、20、25、32、40、50、63、80、100A十級；
SGMI-225為100、125、140、160、180、200、225A七級；
SGMl-400為225、250、315、350、400A五級；
SGMl-630為400、500、630A三級；
SGMl-800為630、700、800三級。 [帶()為不推薦規格】

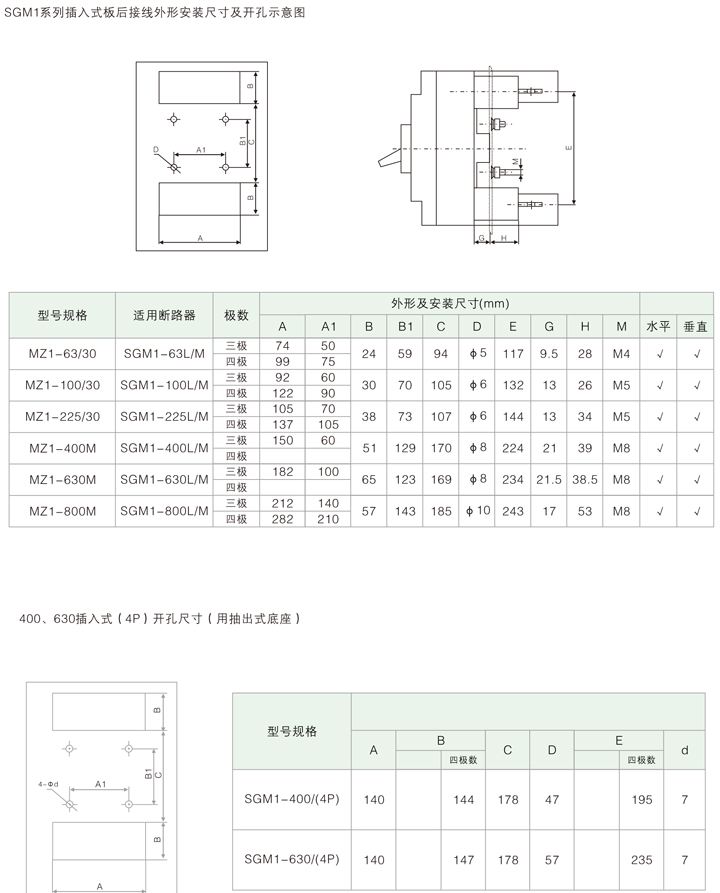

● 按接線方式分為板前接線、板后接線、插入式板前接線、插入式板后接線四種。
● 按過電流脫扣器型式分熱動-電磁(復式)型、電磁(瞬時)型兩種。
● 按斷路器是否帶附件分帶附件和不帶附件兩種：
附件分內部附件和外部附件；內部附件有分勵脫扣器、欠電壓脫扣器、輔助觸頭、報警觸頭四種，外部附件有轉動手柄操作機構、電動操作機構、聯鎖機構及輔助裝置的接線端子排等。

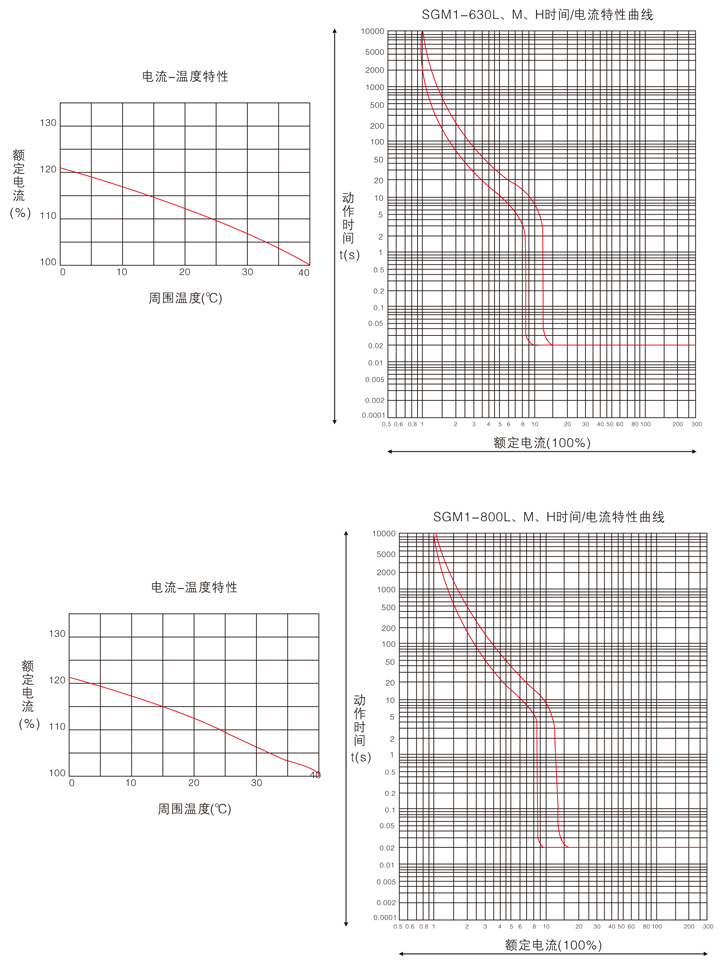

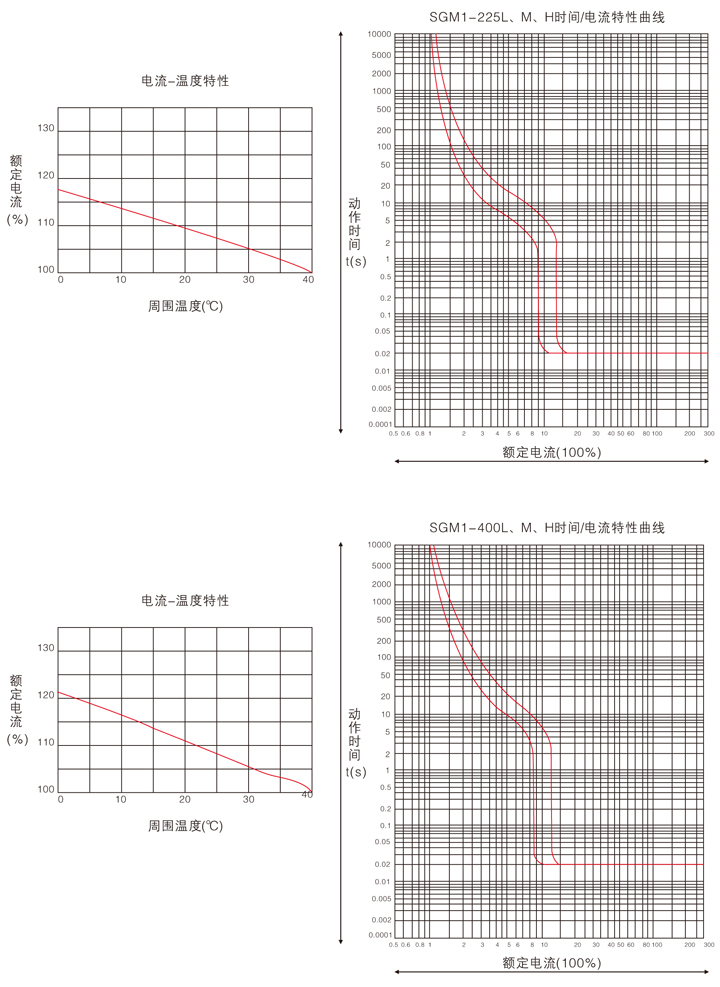

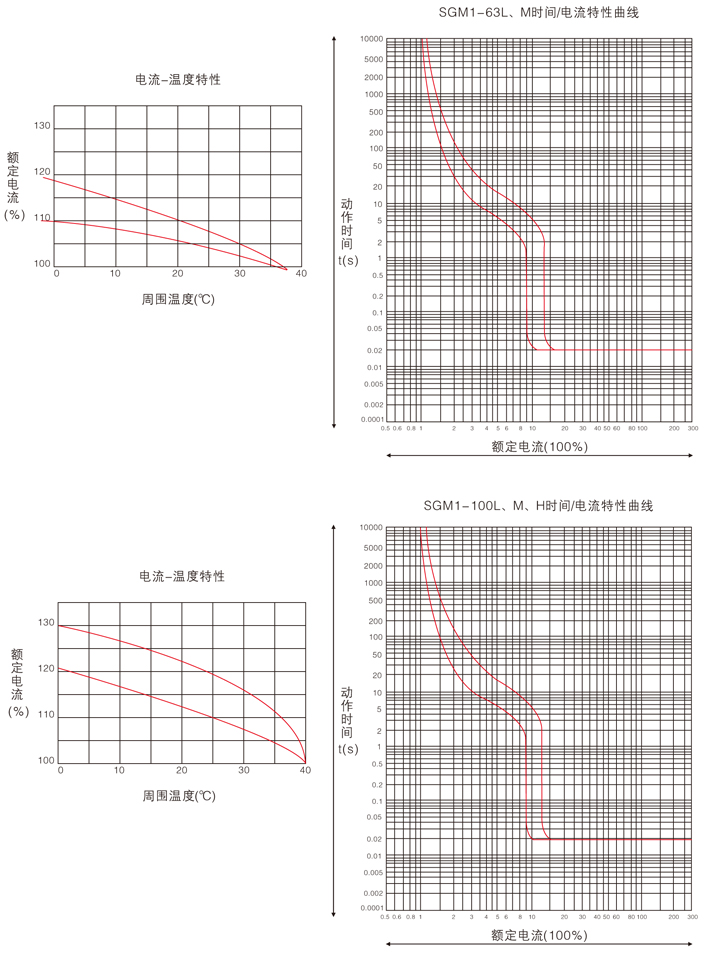

斷路器特性曲線

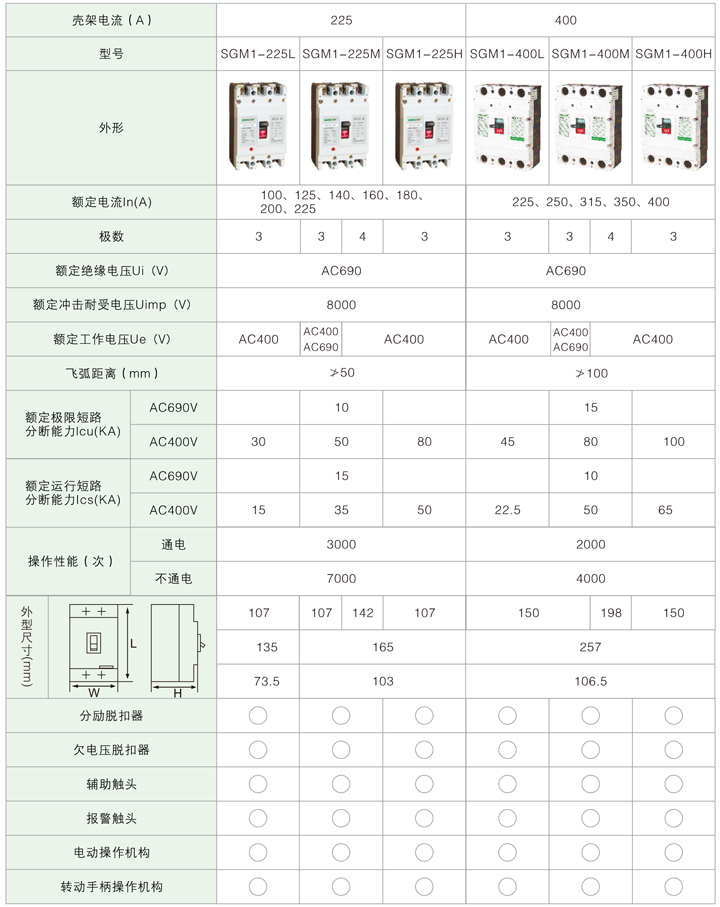

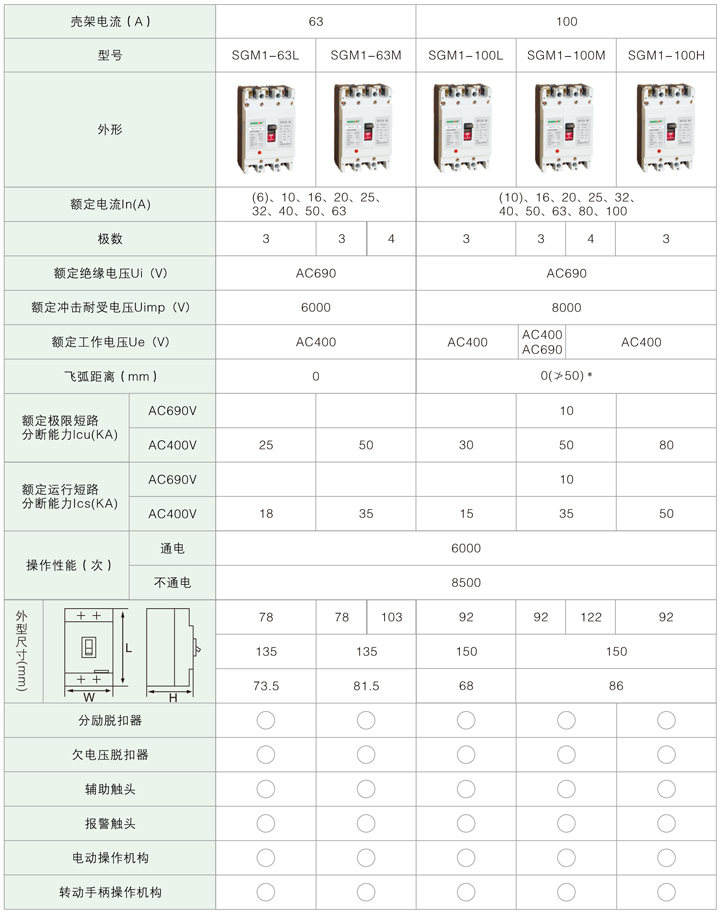

斷路器主要技術性能指標

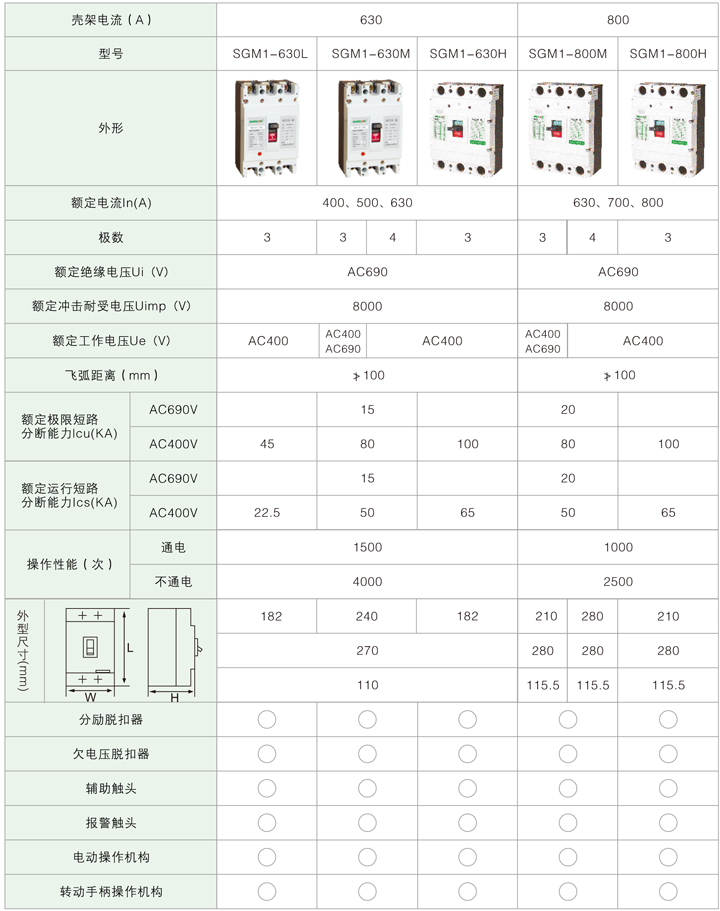

技術性能指標見表八
表八
注：極限分斷與飛弧距離包含橫裝與豎裝。
﹡SGM1-100飛弧距離分“0”飛弧與50mm兩種，應在訂貨時注明，四極斷路器690V規格無“0”飛弧
