概述
■ 本部分產品適用于三相、50Hz、35kV級及以下的電力系統中，是冶金等行業的主要變電設備，它將電力系統電壓轉變?yōu)橐睙挔t所需
要的電壓，供冶煉鋼鐵、電石、結晶硅、鐵合金等用。
要的電壓，供冶煉鋼鐵、電石、結晶硅、鐵合金等用。
■ 由于該產品具有高電壓、大電流、抗短路能力強等要求，因此，本公司吸取國內外先進技術，采用新材料，優化設計，使產品的結構
更趨合理，產品的電氣強度、機械強度、散熱能力、過載能力等得到明顯提高。
更趨合理，產品的電氣強度、機械強度、散熱能力、過載能力等得到明顯提高。
結構特征
■ 鐵心
鐵心片選用優質取向冷軋硅鋼片，鐵心采用全斜多階梯接縫、無沖孔型式，采用不銹鋼拉板和環氧玻璃絲拉帶等緊固方式。
■ 線圈
導線選用優質無氧銅制造的漆包線或紙包扁銅線，線圈采用圓筒式、螺旋式、連續式、糾結式等型式。為提高線圈抗短路能力，采用壓釘、壓板結構，壓緊線圈。
■ 油箱
油箱采用桶式或罩式的型式，散熱元件采用波紋片、片式散熱器或強迫油循環水 冷卻器等組件。
變壓器一般不供給小車，但箱底焊有符合國家標準軌距的底座，便于用戶安裝。如果用戶要求，可供給小車。
■ 安全保護裝置
按照國家標準及用戶要求， 變壓器配置：壓力釋放閥、氣體繼電器、 迅號溫度計、凈油器、儲油柜、油樣活門等安全保護裝置。
遵循標準
|
GB1094.1-1996
GB311.1-1997
|
GB1094.2-1996
JB/T9640-1999
|
GB1094.3-2003
JB/T6303-2004
|
GB1094.5-2003
JB/T8447-1996
|
GB7328-1987
JB/T8506-1996
|
|
GB1094.1-1996
GB7328-1987
|
GB1094.2-1996
GB311.1-1997
|
GB1094.3-2003
JB/T8636-1999
|
GB1094.5-2003
GB/T18494-2001
|
使用環境
■ 海拔高度：≤1000米。
■ 環境溫度：最高溫度+40℃，最高月平均溫度+30℃；最高年平均溫度+20℃。
■ 安裝環境：安裝地點的傾斜度<3°，無明顯污穢和腐蝕、可燃性氣體。

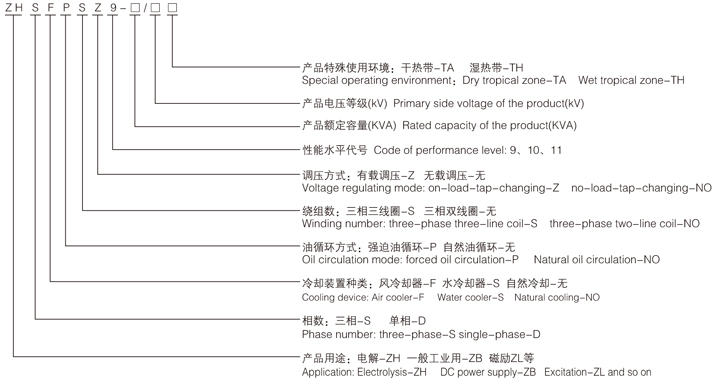

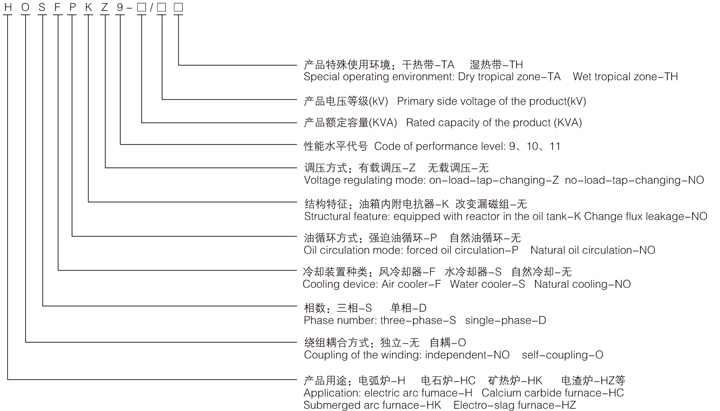

產品型號
.jpg)
.jpg)
.jpg)
.jpg)
